此款传感器相对于传统灰度传感器,优化了以前的各种缺点。
其中内置调制解调运放,可以抗光干扰,使数据更稳定,不会因为闪光,强光,振动而导致数据大幅度波动。 外置滤光镜头,可有效抵抗多彩光的干扰,使检测更精准。

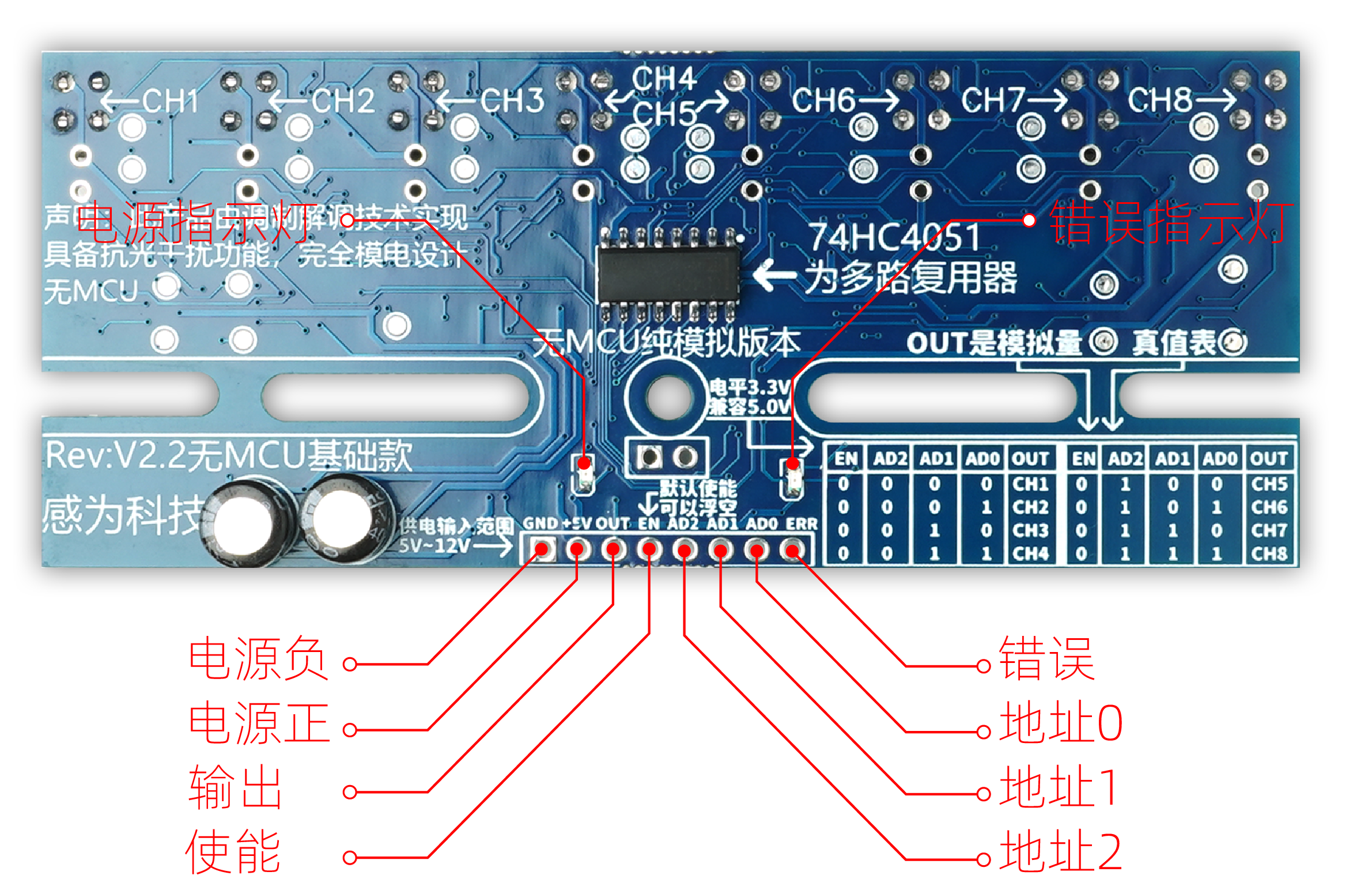

内置74HC4051数据选择器,仅需要一个ADC就可以读取8路模拟量数据。
| 最小值 | 典型值 | 最大值 | 单位 | 测试条件 | |
|---|---|---|---|---|---|
| 工作电压 | 5 | 5 | 12 | V | ——— |
| 工作电流 | 117 | 120 | 130 | mA | U=5V |
| 检测高度 | 4 | 20 | 100 | mm | U=5V |
| 基础款响应速度 | 0.9 | 1 | 1.5 | ms | U=5V |
| 青春款响应速度 | 8 | 10 | 12 | ms | U=5V |
| 工作温度 | -25 | - | 85 | °C | - |
| 重量 | 15.3g |
|---|---|
| 尺寸 | 1.6mm * 90.3mm * 37mm |
| 整体厚度(针脚+探头+电路板) | 16.1 | mm |
|---|---|---|
| 电路板厚度 | 1.6 | mm |
| 探头厚度 | 6.5 | mm |
| 针脚长度(突出部分) | 8.0 | mm |
| 长边 | 90.3 | mm |
| 短边 | 37.0 | mm |
| 安装孔-圆孔直径 | 3.0 | mm |
| 安装孔-长条宽度 | 3.3 | mm |
| 探头间距 | 12.0 | mm |
| 针脚间距 | 2.54 | mm |
| 类型 | 标题 | 日期 |
|---|---|---|
| 用户手册 | 感为无MCU八路灰度传感器手册.pdf | 2025年04月28日 |
| 答疑 | 51用灰度传感器需要拆排阻 | 2025年09月22日 |
| 灰度传感器的镜头损坏如何更换 | 2026年07月15日 | |
| 代码例程 | 感为无MCU灰度Arduino例程.zip | 2025年04月28日 |
| 感为无MCU灰度ESP32S3mpy例程.zip | 2025年04月28日 | |
| 感为无MCU灰度Keil_MSPM0例程.zip | 2025年07月25日 | |
| 感为无MCU灰度CCS_MSPM0例程.zip | 2025年07月25日 | |
| 感为无MCU灰度Rp2024mpy例程.zip | 2025年04月28日 | |
| 感为无MCU灰度STM32F1xxHAL库例程.zip | 2025年07月08日 | |
| 感为无MCU灰度STM32F1xx标准库例程.zip | 2025年04月28日 | |
| 感为无MCU灰度STM32F4xxHAL库例程.zip | 2025年04月28日 | |
| 感为无MCU灰度STM32F4xx标准库例程.zip | 2025年04月28日 | |
| 辅助板开源 | 【感为开源】无MCU灰度辅助板CCS移植、使用演示、代码讲解 | 2025年09月10日 |
| MSPM0L1306辅助板开源.zip | 2025年9月15日 | |
| 模拟量PID循迹开源 | 【感为开源】M0循迹小车教程 很简单但很高级 | 2025年09月4日 |
| 模拟量PID循迹开源源码.zip | 2025年9月4日 | |
| 模拟量PID循迹开源硬件原理图.zip | 2025年9月4日 | |
| 斜装支架 | 【感为开源】灰度传感器斜装支架 | 2025年09月22日 |
| 灰度传感器斜装支架.zip | 2025年9月4日 |
