720W全隔离双路直流有刷电机驱动器
12V30A双路电驱，采用全隔离设计，原生支持单极性、双极性，自带电流检测芯片。
购买
更新中。。。。
手册更新中。。。。。
其他资料（如例程等）在
下面
的“
资料
”栏里
简介
这是双路的直流有刷电驱，每路30A大电流，全隔离，带缓冲，防反接，防过压，防过流，原生双极性，自带电流检测。
参数
尺寸
功能
资料
最小值
典型值
最大值
单位
测试条件
工作电压
10
12
16
V
———
关机电流
0.1
0.2
0.3
mA
U=12V
待机电流
40
48
60
mA
U=12V
控制电平
3
3.3
5
V
U=12V
PWM最窄脉冲
0.9
1
1.5
us
U=12V
通道输出功率
300
360
480
w
U=10-16V
工作温度
-25
-
85
°C
-
重量
15.3g
尺寸
66mm * 33mm * 16mm
大功率不易烧
直流有刷电机驱动器采用双路设计，理论功率达720W。
12V 每路30A大电驱，瞬时480AmosFET，极限耐用
超27A自动限流，避免过载损坏。（青春款不具备）
XT-30镀金接口，耐热耐流，成本更高更可靠。
镀镍铜块替代烫锡工艺，导电更强，美观可靠。
加大散热片，有效解决积热问题。
全端口TVS保护，多重防烧毁，可靠性全面升级。
超压保护、防反接、缓启动，运行更稳定，防打火。
全隔离设计
强弱电无电气连接，物理隔离，从源头杜绝连锁烧毁。
自带5V1.2A反激隔离电源输出，变压器隔离，磁能传递能量，强电侧损坏不影响弱电侧。
11Mhz高速数字光耦，支持PWM精细调频，最窄脉冲1us（20Khz下2%，98%），支持万分之一占空比精确调节。
INA226电流检测搭配超高速光耦隔离，信号稳定更安全。
原生支持双极性
原生支持双极性，动态响应快，过零控制更精准。
原生支持单极性，节能高效。
单双极性可控切换，低电平单极性，高电平双极性，灵活适配。
内置电流检测
自带电流测量，原生支持双极性控制，轻松实现大功率步进电机FOC控制与电流跟踪，高速性能更强，更静音。
隔离INA226芯片实时监测，实现恒扭矩输出，有效防打滑、防烧电机。

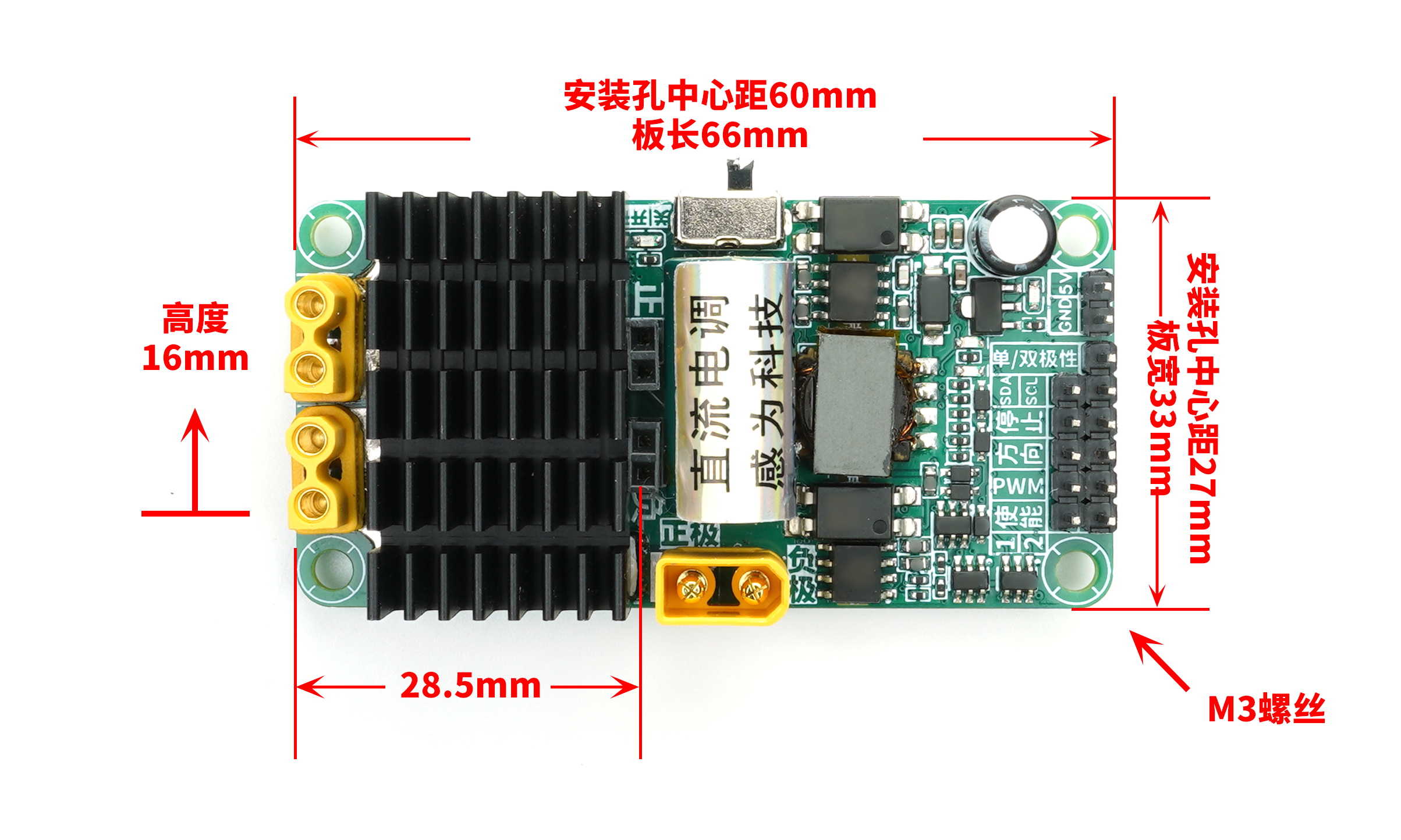

整体厚度
16
mm
电路板厚度
1.6
mm
长边
66.0
mm
短边
33.0
mm
安装孔-圆孔直径
3.0
mm
安装孔中心距（长）
60
mm
安装孔中心距（宽）
27
mm
针脚间距
2.54
mm
